は、構造物の変位・傾斜・距離変化を高精度に計測できる、Senceive（センシーブ）社のワイヤレスモニタリングシステムです。

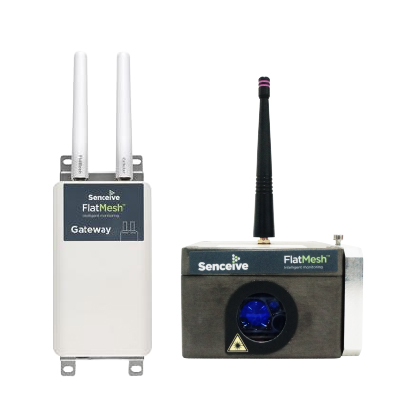

• 本システムは、「Senceive Gateway FM4G-HSPA（以下、ゲートウェイ）」と、「距離計測機能付き3軸傾斜センサー ODS FM3N-LDS-IX（以下、ODSセンサー）」により構成される、メッシュ型無線ネットワークを採用しています。
  ODSセンサー同士が相互に通信を中継することで、障害物の多い現場や広範囲の計測環境でも安定した通信網を構築。
  従来、別々のシステムで管理していた「傾斜計測」と「距離計測」を1台で同時に実現し、最大150m先まで0.1mm単位の高精度な距離計測に対応します。

•

橋梁・トンネル・鉄道・法面など、さまざまなインフラ監視に活用されています。

• ODSセンサーは、3軸傾斜と距離変化を同時に計測可能なワイヤレスセンサーです。
  最大150m先まで0.1mm単位の距離計測に対応し、構造物の微細な変位や歪みを常時監視します。
  また、1台で傾斜計測と距離計測を同時に行えるため、機器構成や監視システムの簡略化にも貢献します。

•

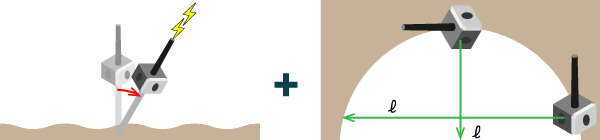

3軸傾斜：ODSセンサーが接地面から傾いた時に、角度に変位が生じることでズレを確認します。
距離計：対象物までの距離を計測し、伸縮運動によるゆがみを検出します。

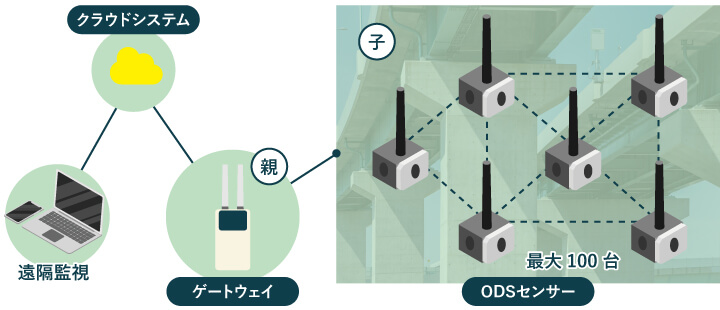

Senceive独自のメッシュ型無線通信「FlatMesh」を採用。
ODSセンサー同士が中継器として相互通信を行うことで、障害物の多い現場や地下空間でも安定した通信ネットワークを構築できます。
また、最大300mの近距離無線通信に対応し、1台のゲートウェイに対して最大100台規模のネットワーク構築が可能。橋梁・トンネル・鉄道など、広範囲のインフラ監視にも対応します。

ODSセンサーは内蔵バッテリー駆動の完全ワイヤレス設計です。
配線工事や外部電源が不要なため、設置作業を大幅に簡略化できます。

ODSセンサーは低消費電力設計により、最大10年の長期運用に対応。
定期的な電池交換の負担を軽減し、長期監視用途にも適しています。

ゲートウェイはAC100Vによる常時給電となります。
※ソーラー仕様ご希望の際は別途お申し付けください。

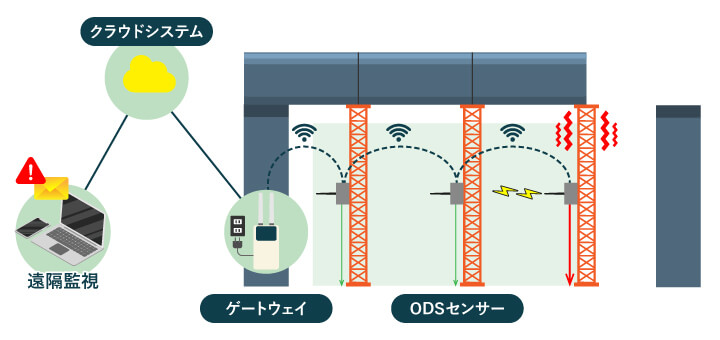

橋脚工事において、各ベントへODSセンサーを設置し、距離変化と傾斜を同時に計測。
施工中のベントの挙動を常時監視することで、構造物の傾斜や変位の早期検知に活用できます。
メッシュ型無線通信により、複数箇所の計測データを安定して収集でき、広範囲の施工監視にも対応します。

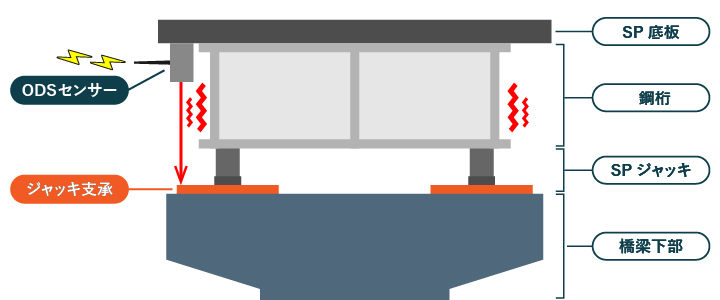

SP床版下へODSセンサーを設置し、支承までの距離変化と傾斜を計測。
ジャッキアップ・降下時における橋梁の挙動を常時監視し、橋梁の偏荷重や傾きの発生確認に活用できます。
高精度な距離計測により、微細な変位も把握可能です。

ODSセンサーは、距離変化と3軸傾斜を同時に計測可能なワイヤレスセンサーです。
最大150m先まで0.1mm単位の高精度な距離計測に対応し、構造物の微細な変位や傾斜を常時監視します。

Senceive独自のメッシュ型無線通信「FlatMesh」を採用。
ODSセンサー同士が中継器として相互通信を行うことで、障害物の多い現場や広範囲の施工環境でも安定した通信ネットワークを構築できます。
トンネル内や橋梁下など、有線通信が困難な現場にも対応可能です。

ODSセンサーは内蔵バッテリー駆動の完全ワイヤレス設計です。
配線工事や外部電源が不要なため、施工時の作業負担を軽減し、短時間で設置できます。
また、全方向への設置に対応しており、現場条件に応じた柔軟な設置が可能です。

ゲートウェイを電源へ接続することで、計測データをクラウドへ自動送信。
PC・スマートフォンから常時監視状況を確認できます。
あらかじめ設定した閾値を超えた場合には、メール通知によるアラート発報にも対応しています。

下記のような現場・用途で幅広くご活用いただけます。

Senceive（センシーブ）は、英国・ロンドン大学の無線通信技術研究室からスピンアウトし、2005年に設立されたワイヤレスモニタリングメーカーです。
高精度なワイヤレス計測技術は、欧州をはじめ世界各国のインフラ監視・防災分野で活用されており、橋梁・トンネル・鉄道・法面など幅広い現場へ導入されています。
無線通信技術と土木計測技術を組み合わせた遠隔監視ソリューションを展開し、通信監視分野のグローバルリーダーとして広く認知されています。

※表は横にスクロールできます。

距離計測機能付き3軸傾斜センサー ODS	型番	FM3N-LDS-IX
	サイズ	本体：90 × 90 × 60mm（アンテナ・ベント除く） アンテナ長さ：110mm
	重量	約600g
	電源	内蔵バッテリー駆動
	バッテリー寿命	最大10年
	防塵・防水	IP67準拠（防塵・防水設計）
	設置方向	全方向対応
	設置方法	測定箇所へ固定するだけの簡単設置（配線工事不要）
	動作環境	屋外対応
	通信方式	メッシュ型無線通信「FlatMesh」
	通信距離	最大300m
	計測間隔	1分〜（設定により変更可能）
	傾斜計測精度	0.0001°
	傾斜分解能	0.0001°（0.0018mm/m）
	傾斜再現性	±0.0005°（±0.009mm/m）
	距離計分解能	0.1mm
	距離計再現性	±0.15mm
	距離測定範囲	0.04〜150m
Senceive Gateway	型番	FM4G-HSPA
	サイズ	218 × 68 × 126mm（アンテナ除く） 390 × 68 × 126mm（アンテナ含む）
	重量	約1.1kg
	電源	AC100V対応（ソーラー運用可）
	防塵・防水	IP67準拠（防塵・防水設計）
	通信方式	メッシュ型無線通信「FlatMesh」
	通信距離	最大300m
	最大接続数	最大100台
	クラウド連携	対応
	レポート間隔	最小1秒

※通信距離・接続数は設置環境や通信条件により異なります。
