1台のGPS受信機でセンチメートル精度(RTK-GPSと同じ)が可能です。

単独測位と比較して、通常の1台の受信機で行なう測位方式 = 単独測位では、実現できない精度で測位が可能です。

の概要

干渉測位、静止測位と比較して、複数台の受信機で行う測位方式 = 干渉測位、静止測位と同クラスの精度が出ることから、測位における受信機数や手間、人件費等を低減できます。


  • 現場での計測風景


  • 現場での計測風景


  • CPTrans-SX本体

ネットワーク型GPSサービスについて

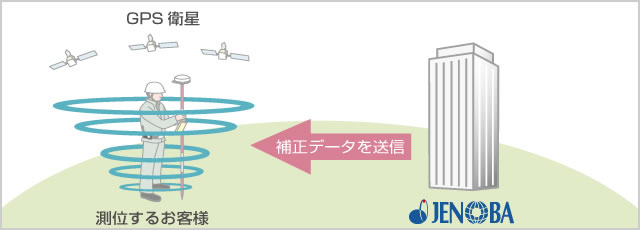

お客様の測位精度をアシストする補正データサービスです。

GPS衛星測位に対して、ネットワーク型の補正データ(VRS)配信でアシスト致します。

TK用配信では、1台の受信機でセンチメートル精度を実現します。
  • 単独測位と比較して
    通常の1台の受信機で行なう測位方式 = 単独測位では、実現できない精度で測位が可能です。
  • 干渉測位、静止測位と比較して
    また、複数台の受信機で行う測位方式 = 干渉測位、静止測位と同クラスの精度が出ることから、測位における受信機数や手間、人件費等を低減できます。
サービス内容
リアルタイムデータ配信

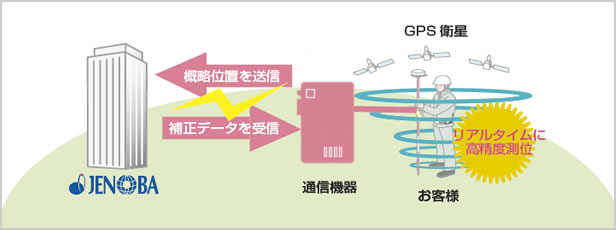

リアルタイムデータ配信は、お客様の場所に適した補正データをリアルタイムに配信致します。 お客様がGPS観測を行った際に、この補正データを受信することで高精度測位が可能になります。 お客様とジェノバのデータ送受信は、専用通信機による無線パケット通信等によって行います。

  • VRS-RTKデータ
    センチメートル精度の測位が可能なVRS(仮想基準点)方式によるRTKデータ配信です。
測量分野でのネットワーク型GPSのメリット
ネットワーク型RTKデータサービス
  • 特長1. 固定点の設置・管理不要
    従来のRTK-GPS測量では、固定点の選定や踏査が必要になり、その維持管理にも大きな労力を費やしましたが、ネットワーク型RTK-GPSの場合、電子基準点をベースとした補正情報等を利用しますので基準局に関する作業が全て不要になります。
  • 特長2. 1人1台の観測を実現
    ネットワーク型RTK-GPSは移動局のみの観測になる為、1人1台の観測が可能になり、大幅なコスト削減が図れます。当日の現場状況によって作業スケジュールを変更する等、ネットワーク型RTK-GPSならではの、自由な段取りで真の効率化を実現します。

50%以上の大幅コストダウンを実現! 人員2人、受信機2台が1人、1台の作業環境に!

ネットワーク型RTKの主な用途
  • 基準点測量
  • 地形測量
  • 路線/縦横断・河川/深浅・用地/境界
  • 基礎測量/一筆地測量
  • 杭打ち
  • 航空測量
ネットワーク型RTKの測位結果

JENOBA方式で配信される仮想基準点補正データは、常に最寄りの電子基準点3点の成果に合致します。 これにより、新点上で10エポック観測(単点観測)のみであっても電子基準点3点を利用した網平均計算結果と同等の観測結果となります。

ネットワーク型スタティックデータサービス(VRSスタティック)
  • 特長1. 基準点の設置・観測が不要
    VRSスタティックの利用により基準点の踏査や観測作業が不要となります。作業量が大幅に削減、作業効率のアップに繋がります。
  • 特長2. 1周波受信機も利用可能
    新点の観測には1周波の受信機も使用できますので、保有機材を有効に活用いただけます。
  • 特長3. ネットワーク型RTK-GPS測量の補完
    ネットワーク型RTKGPSが不向きな場所(通信圏外地域等)では、その補完にVRSスタティック測位が有効です。短縮スタティックによる解析処理で十分な精度が確保できます。

50%以上の大幅作業効率UP! VRSスタティックサービスの利用で既知点の観測が不要に!

VRSスタティックの主な用途
  • 基準点測量
  • 地形測量・標定点測量
  • 路線/縦横断・河川/深浅・用地/境界
  • 基礎測量/一筆地測量
  • 杭打ち
  • 航空測量・GPS/IMU・POS/LV
  • 地すべり監視等

※国土地理院への申請手続き(17条申請等)により公共測量での利用も可能です。

VRSスタティックの測位結果

JENOBA方式で生成される任意に指定した仮想基準点位置のVRSスタティックデータは最寄りの電子基準点3点の成果に合致しますので仮想基準点1点からの単基線解析でも、電子基準点3点による網平均計算結果と同等の観測結果となります。また、データ取得間隔1秒より選択できるため、短時間観測の短縮スタティックやキネマティックの与点データとしてもご利用いただけます。

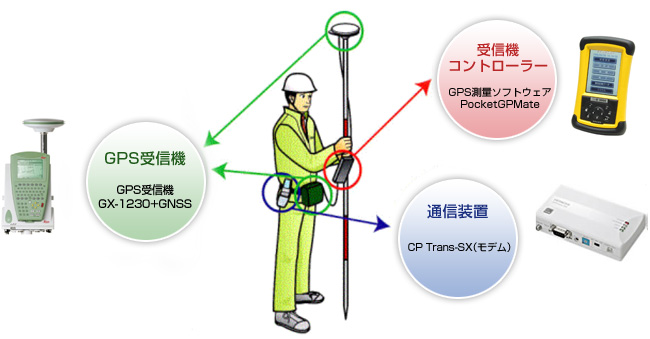

ジェノバ専用通信装置 CPTrans-SX

CPTrans-SXは、モデムと携帯電話の機能を一体化した、KDDIのCPA網を使用するジェノバ専用の通信装置です。機材の簡略化、通信コストの削減で、さらにネットワーク型RTK-GPSが利用しやすくなります。

特徴
  • JENOBAセンターにダイレクト接続
    電源を入れるだけで、JENOBA配信センターと直結
  • 7時間以上の長時間使用が可能なリチウムポリマ電池使用
    メモリー効果のないリチウムポリマ電池を採用。7時間以上連続使用可能。残量も一目でわかるので安心
  • 最大144kbpsの高速パケット通信装置
  • GPS接続用変換コネクタをセット
    GPS接続に使用するRS232C変換コネクタをセットしています。
CPTrans-SXの標準構成品 本体
バッテリー
電源ケーブル
充電器
ベルト
RS232C通信ケーブル
アンテナ
固定グリップ
取扱説明書
CPTrans-SXの接続方法
受信アンテナを"ANT-S"に"RX"と記載のある黒いケーブルを接続してください。 同様に"ANT-M"に"TRX/GPS"と記載のある黒灰色のケーブルを接続してください。
バッテリーとRS232C変換機を下記の写真のように接続してください。 また、残りのケーブルはCPTrans本体に接続してください。
CPTrans本体にLANケーブルを接続してください。 接続終了後、RS232C変換機と接続してください。
LANケーブル接続後、GPS本体"P1"に接続されているケーブルとRS232C変換機を接続してください。
最後に電源スイッチをONにしてください。
