PC不要で導入しやすい簡易レーザースキャナー警報監視システムです。
センサー範囲が少ない駐車場での車両の検知や、シャッター・ゲートの安全センサーとして導入しやすいシステムです。
リモコンで設定操作が可能

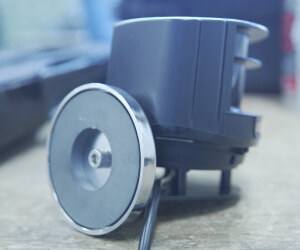

マグネットで取り付けられるほど軽量
※1 見通しがよくて100ｍ、ただし環境・状況による
※2 振動・音・文字などで腕時計型受信器等へ情報を届ける無線通信機器
広い検知エリア
縦・横別々に最大25m×25mの検知範囲内で、10cm刻みで調整することができ、現場に最適な検知エリアを設定できます。
柔軟な検知エリア
自動で障害物を避けた検知エリアの設定が可能です。
四角形以外でも理想的な検知エリアを設定できます。
障害物との距離設定が可能なため、積雪による検知緩和が可能です。
2つのエリア設定
センサー1台で、最大二つの検知エリアを設定できます。
検知エリアごとに別々の信号を出力し、用途に合わせた検知システムを実現できます。
リモコンで簡単設定
パソコンを使った複雑な操作は一切不要です。
全ての操作をリモコン一つで行うことが出来ます。

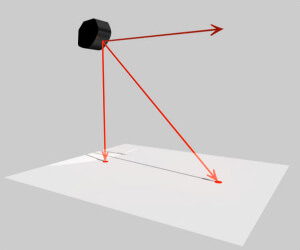

角度調整に便利な可視レーザー
調整時のみ、可視レーザを放射することが出来ます。
センサーの水平調整をサポートします。
シートシャッターの起動用として
RFIDシステムの起動用として
鋼製シャッターの安全用センサーとして
大型ドアの安全用センサーとして
シートシャッターの安全用センサーして
駐車場ゲートの安全用センサーとして
大型ドアの安全用センサーとして
シートシャッターの安全用センサーして
| 品名 | Laser Scanner J (レーザスキャナージェイ)（LZR-s600 ） | |
|---|---|---|
| 検知方式 | レーザ (静止検知) |
|
| 製品クラス | 検知レーザー | クラス１ |
| 最大検知エリア | 25m×25m |
|
| レーザ特性 | 検知レーザ | 波長905nm（赤外線）：最大出力 75W（パルス） |
| ガイドレーザ | 波長650nm（赤色）：最大出力 3ｍW（連続） |
|
| 供給電力 | AC100V |
|
| 最大電力 | 5W（センサー） |
|
| ケーブルの長さ | 10m |
|
| 反応時間 | 標準20ms：最大80ms |
|
| 出力 | 無電圧 リレー接点 2C (抵抗負荷) |
|
| 出力保持時間 | 500ms |
|
| 最大接点電圧 | 35V DC/24V AC |
|
| 最大接点出力 | 80mA |
|
| 最大電力 | 5W（センサー） |
|
| LED表示 | LED青：電源ON |
|
LED橙：注意表示 |
||
LED緑/赤：非検知時/緑、検知時/赤 |
||
| 素材 | PC/ASA |
|
| 色 | 黒 |
|
| 取り付け角度 | -45° ,0° ,45° |
|
| 取り付けプラケット水平調整 | -5° ～+5° (△印から) |
|
| 取り付けプラケット高さ調整 | -3° ～+3° (六角レンチ使用) |
|
| 防塵・防水性 | IP65 (保護等級5級程度) |
|
| 使用周囲温度 | 常時電源がON状態の場合 -30℃〜+60℃ |
|
電源をON・OFFする場合 0℃〜+60℃ |
||
| 使用周囲湿度 | 0〜95% (結露なきこと) |
|
| 耐震動 | 2G |
|
| フロントスクリーンの汚れ | 最大30%の同質化 |
|
| レーザー部 寸法・重量 | 93(W)×70(H)×125(D)mm |
|
| 適用規格 | 2006/95/EC: LVD; 1999/5/EC: R&TTE; 2004/108/EEC: EMC; 2006/42/EC: MD |
|
2002/95/EC: RoHS; EN 60825-1; EN 60950-1; EN 60529; IEC60825; |
||
2006/95/EC: LVD; 1999/5/EC: R&TTE; 2004/108/EEC: EMC; 2006/42/EC: MD |
||
