の特長

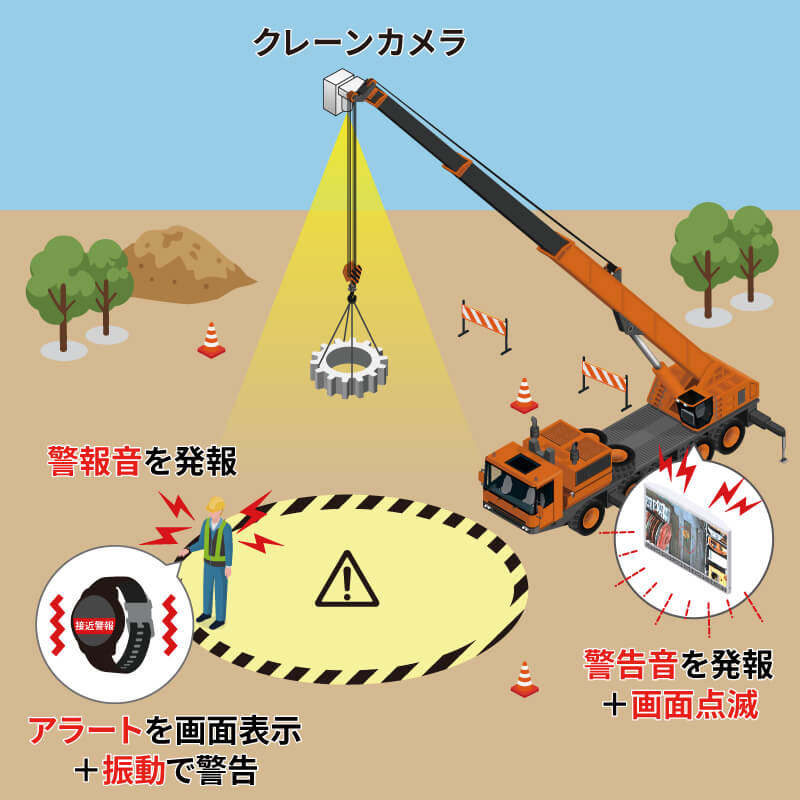

は、クレーンによる吊荷作業の安全管理を支援するエリア監視システムです。GNSSを搭載したクレーンカメラでクレーン先端位置を特定し、その座標を基準に設定した危険エリアへの作業員の侵入を監視します。

危険エリアに作業員が侵入した場合には、操縦席と該当作業員本人の双方へ警報を発信し、吊荷周辺での注意喚起を支援します。

従来のカメラ映像による人物検知を用いたアラート手法では、操縦席への通知や現場全体への一斉通知にとどまり、該当作業員本人への注意喚起が十分に届かない場合がありました。
本システムでは、作業員一人ひとりがGNSS受信機とスマートウォッチを装着し、GNSS受信機で個別に位置情報を取得します。
これにより、危険エリアに侵入した“その本人”を特定し、直接警報を届けることができます。

特長1 GNSSでクレーン先端位置を特定し、危険エリアを設定

GNSSによってクレーン先端位置をリアルタイムで把握します。
取得した座標を中心に危険エリアを任意で設定し、吊荷周辺での作業員への注意喚起に活用できます。

特長2 操縦席と該当作業員本人へ警報を通知

GNSS受信機で取得した作業員の位置情報をもとに、設定した危険エリアへの侵入を検知します。
操縦席への警報に加え、警報器やスマートウォッチを通じて、該当作業員本人へ直接通知できます。

特長3 操縦席のモニターを1台に集約し、監視の負担を軽減

クレーンカメラの映像と監視システムの画面を1台のモニターに集約します。
複数のモニターを見比べる手間を減らし、操縦席での監視の負担軽減を支援します。

特長4 有線・無線のクレーンに対応

クレーン側が有線・無線のどちらの場合でも対応できます。

こんなお悩みありませんか？

• クレーン作業の危険を、運転者“だけ”ではなく該当作業員本人にも直接伝えたい
• 現場全体への一斉通知を抑え、“必要な人だけ”に知らせたい
• 導入システムが増え、操縦席のモニターの管理や操作に手間がかかっている

▼

GNSS接近警報クレーンカメラ HAWK EYE（ホークアイ）が課題への対応を支援します

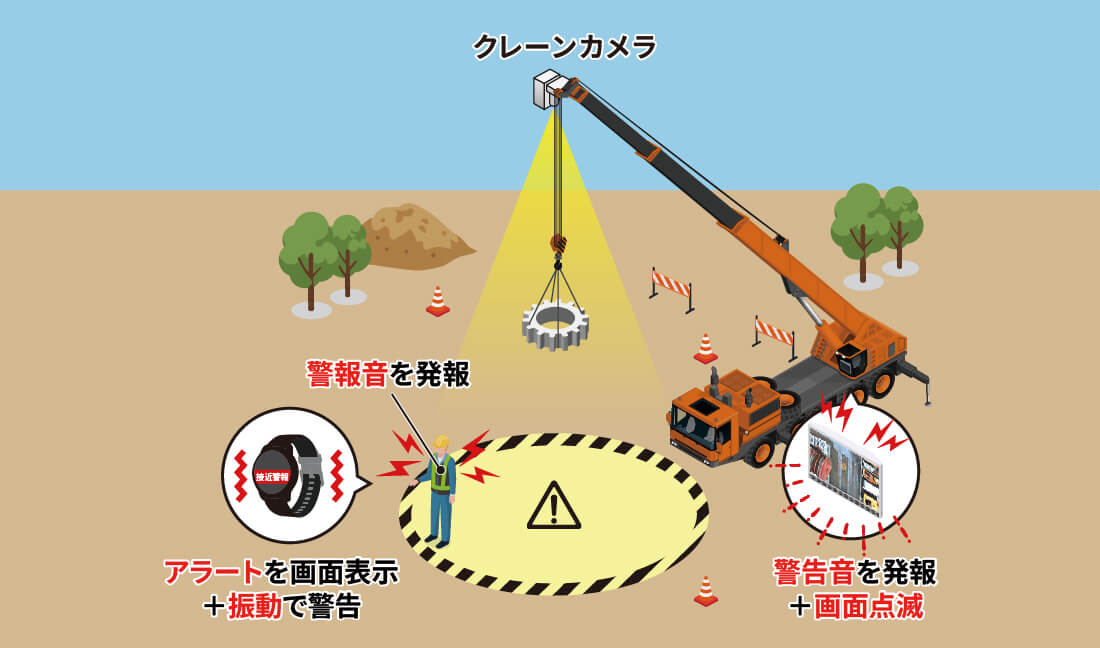

操縦席と該当作業員本人へ個別に警報を通知

GNSS受信機で作業員の位置を把握し、設定した危険エリアに侵入した作業員を特定。操縦席と該当作業員本人へ警報を通知することで、吊荷周辺の危険への気づきを促します。

カメラ映像と監視画面を1台のモニターに集約

クレーンカメラの映像と監視システムの画面を1台のモニターに集約。複数のモニターを確認・管理する負担を減らし、作業の効率化と管理コストの軽減を支援します。

従来技術との比較

人による監視では、吊荷周辺で危険にさらされている作業員への注意喚起が遅れるおそれがあります。
は、クレーン先端位置を基準に設定した危険エリアへの侵入を検知し、該当作業員本人へリアルタイムに警報を通知することで、クレーン作業の安全管理を支援します。

の用途

クレーンによる吊荷作業を行う現場の安全管理に活用できます。

例）

• 河川／港湾／橋梁などの土木工事
• 建築・高層建築・工場／倉庫建設
• プラント・発電所など大型設備工事
• 造船・物流・インフラ設備工事

の詳細

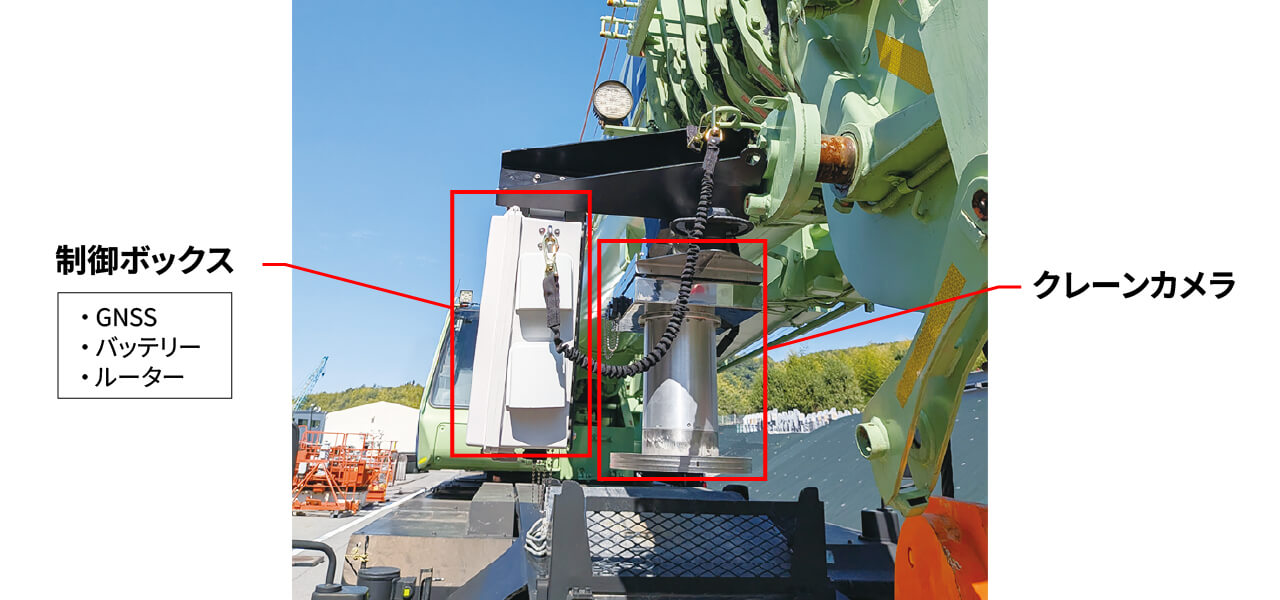

クレーンへの取り付け

1台のステーにクレーンカメラと制御ボックス（GNSS・バッテリー・ルーター）を取り付けることができます。

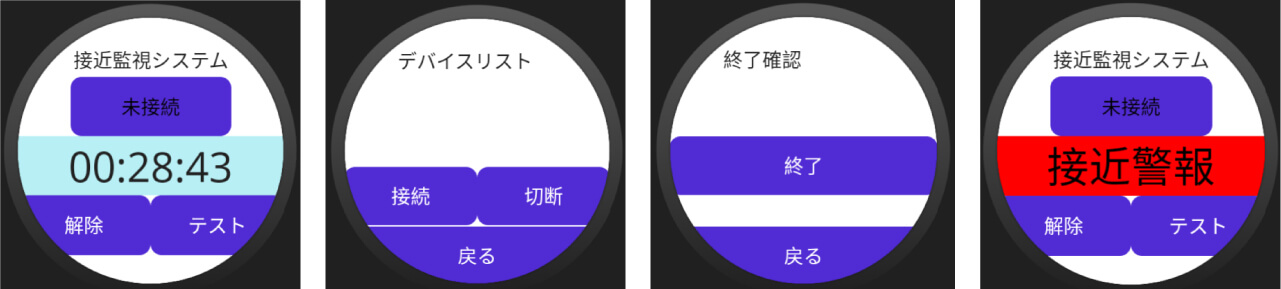

該当作業員への警報

危険エリアに侵入した作業員のアラートウオッチに警報画面を表示し、振動でも危険を知らせます。

【画面表示】

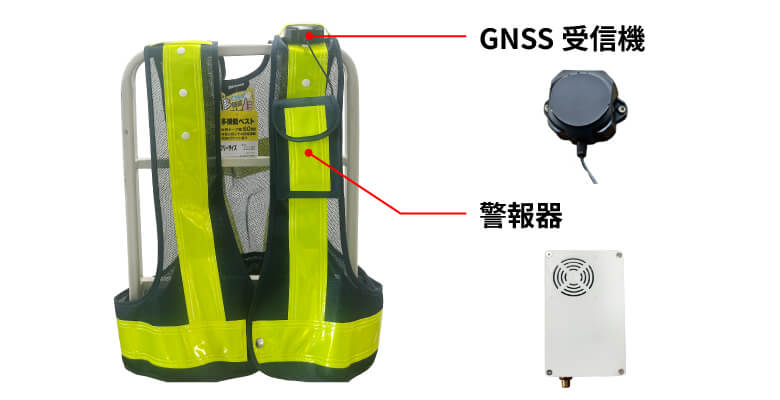

作業員のベストなどにGNSS受信機と警報器を取り付けます。危険エリアへの侵入を検知すると、警報音で該当作業員本人に知らせます。

【ハードウェア装着例】

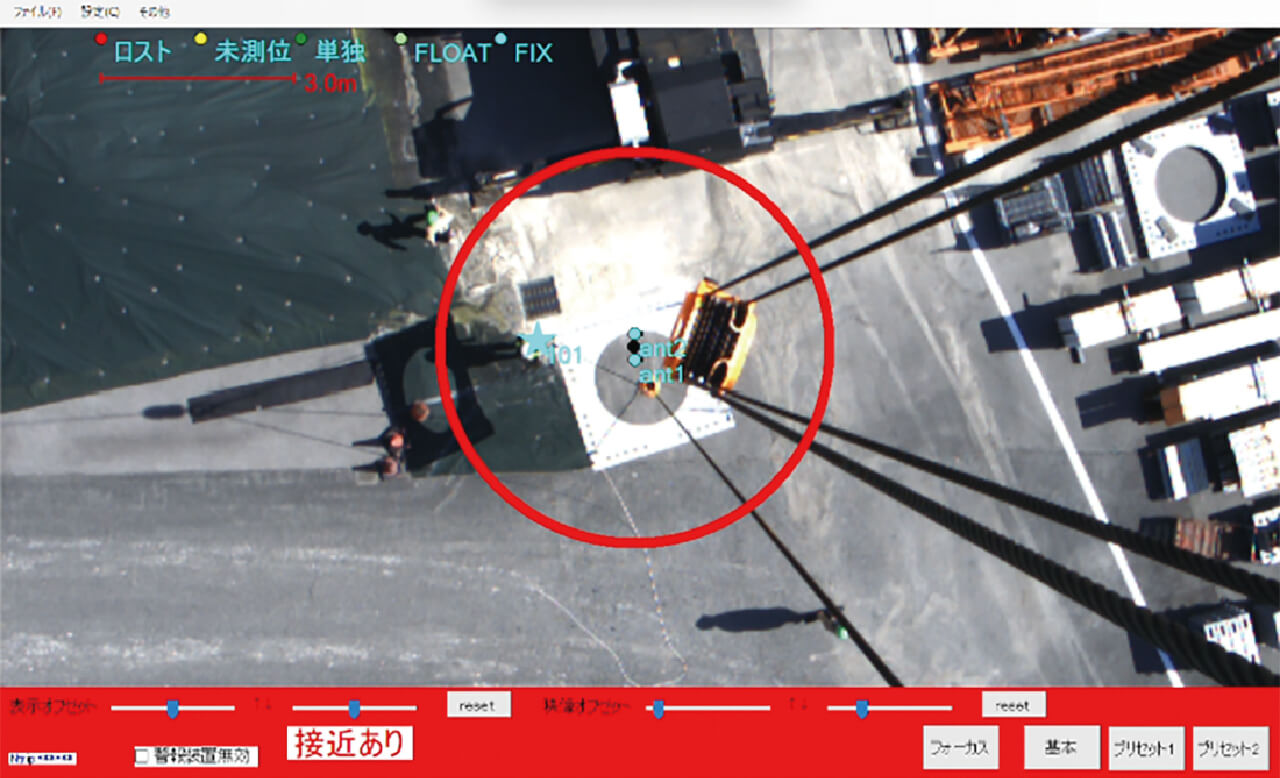

操縦席モニター

操縦席のモニターでリアルタイムに監視状況を確認できます。作業員の危険エリアへの侵入を検知すると、警報音で運転者に知らせます。

のチラシ
