ジェノバ専用通信装置 CPTrans-SX

価格のご相談はこちら技術的なご相談はこちら

携帯電話にかわるジェノバ専用通信装置 CPTrans-SX安価な通信料金（5円／分）を実現！

CPTrans-SXは、モデムと携帯電話の機能を一体化した、KDDIのCPA網を使用するジェノバ専用の通信装置です。
機材の簡略化、通信コストの削減で、さらにネットワーク型RTK-GPSが利用しやすくなります。

特長

JENOBAセンターにダイレクト接続
電源を入れるだけで、JENOBA配信センターと直結
7時間以上の長時間使用が可能なリチウムポリマ電池使用
メモリー効果のないリチウムポリマ電池を採用。7時間以上連続使用可能。残量も一目でわかるので安心
最大144kbpsの高速パケット通信装置
GPS接続用変換コネクタをセット
GPS接続に使用するRS232C変換コネクタをセットしています。

標準構成品

本体、バッテリー、電源ケーブル、レザーケース、充電器、ベルト、RS232C通信ケーブル、アンテナ固定グリップ、取扱説明書

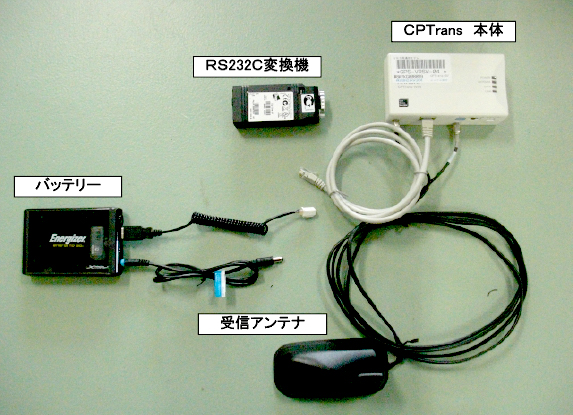

接続方法

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

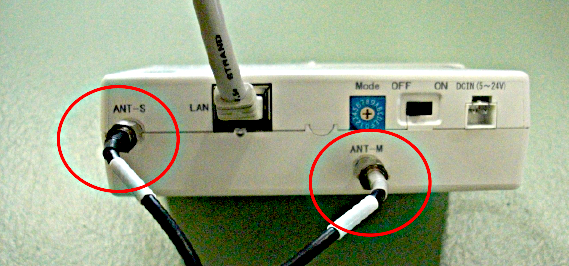

受信アンテナを"ANT-S"に"RX"と記載のある黒いケーブルを接続してください。
同様に"ANT-M"に"TRX/GPS"と記載のある黒灰色のケーブルを接続してください。

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

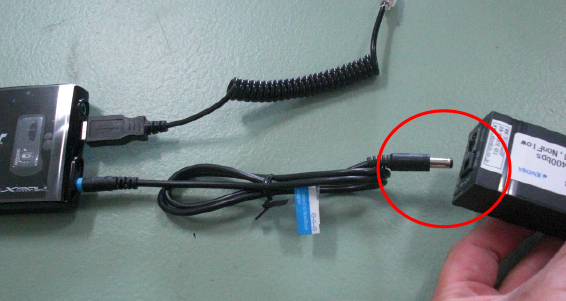

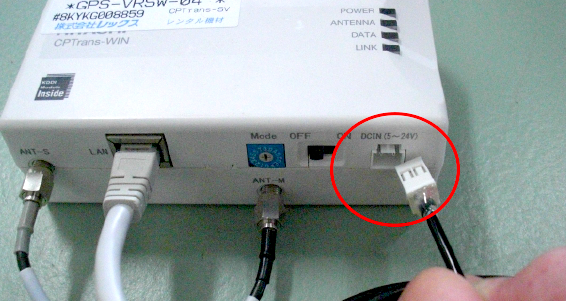

バッテリーとRS232C変換機を下記の写真のように接続してください。
また、残りのケーブルはCPTrans本体に接続してください。

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

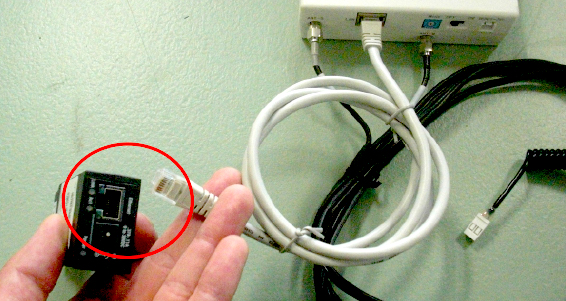

CPTrans本体にLANケーブルを接続してください。
接続終了後、RS232C変換機と接続してください。

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

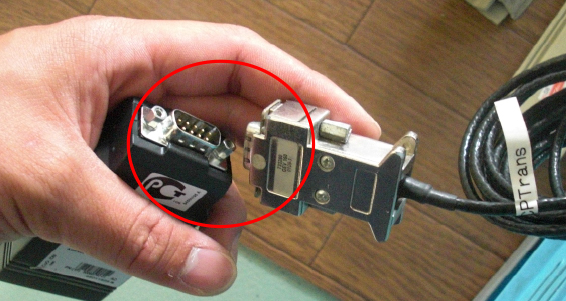

ＬＡＮケーブル接続後、GPS本体"P1"に接続されているケーブルとRS232C変換機を接続してください。

接続方法 CPTrans-SX安価な通信料金（5円／分）を実現！

最後に電源スイッチをONにしてください。

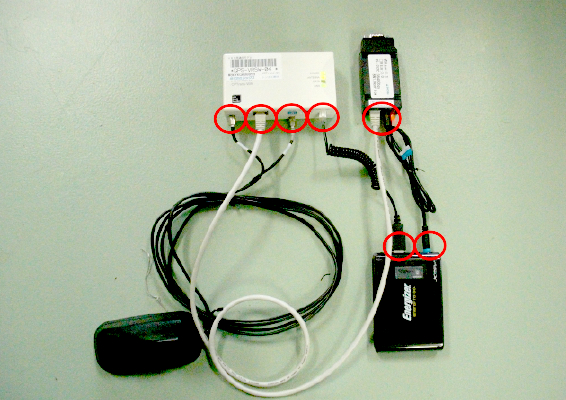

接続完了

接続方法 接続完了 CPTrans-SX安価な通信料金（5円／分）を実現！

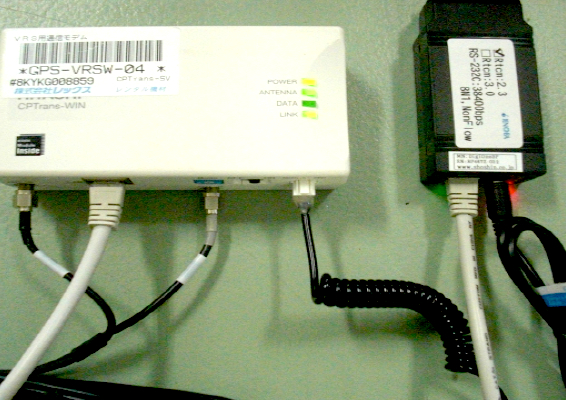

拡大図

接続方法 接続完了拡大図< CPTrans-SX安価な通信料金（5円／分）を実現！
