設置手順：作業船位置決めシステム

価格のお問い合わせはこちら技術的なお問い合わせはこちら

基地局の設置

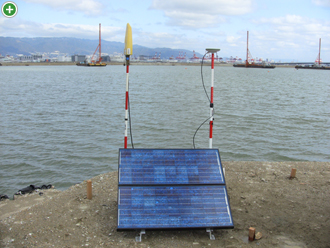

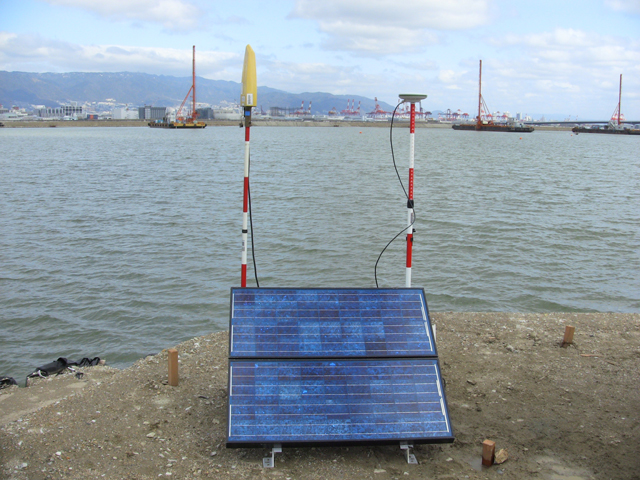

基地局を設置する場所は電波を遮る高い建物などない上空が開けた場所に設置します。電源はバッテリーとソーラーパネルから供給して駆動させています。向かって右が衛星からの情報を受信するGPSアンテナで、左が受信したデータを移動局に送る無線送信機です。

基地局を設置する場所は電波を遮る高い建物などない上空が開けた場所に設置します。電源はバッテリーとソーラーパネルから供給して駆動させています。向かって右が衛星からの情報を受信するGPSアンテナで、左が受信したデータを移動局に送る無線送信機です。


乗船

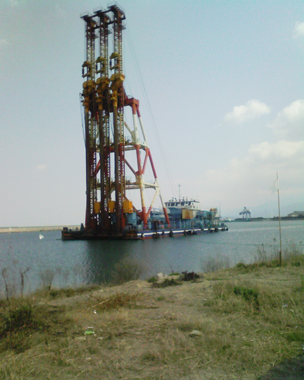

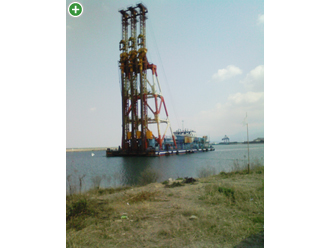

移動局とパソコン設置を行うために作業船に移動します。

移動局とパソコン設置を行うために作業船に移動します。


移動局GPSアンテナ取り付け

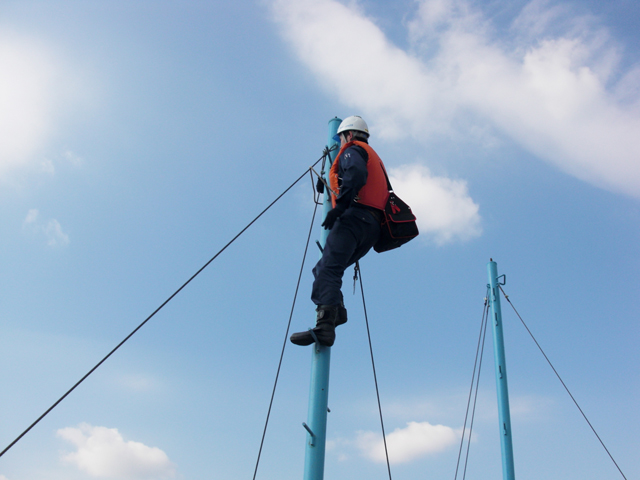

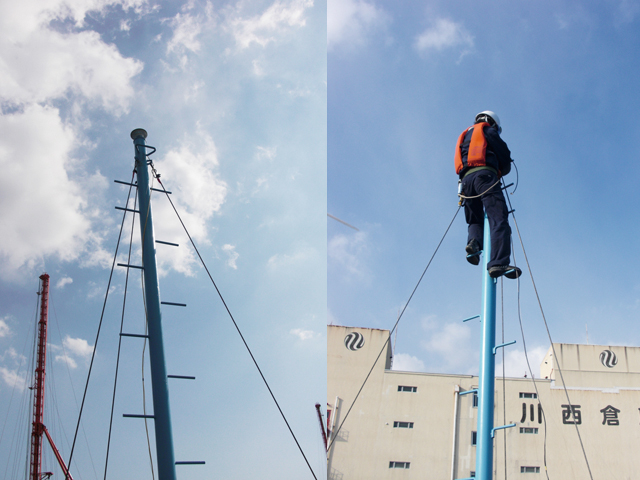

お客様にて設置いただいた船体の後方左右のポール2本（6～8m、足場付き）にGPSアンテナを取り付けます。 この作業は安全帯を装着して、細心の注意をはらって作業を行います。

お客様にて設置いただいた船体の後方左右のポール2本（6～8m、足場付き）にGPSアンテナを取り付けます。この作業は安全帯を装着して、細心の注意をはらって作業を行います。

船内にパソコン・受信機を設置

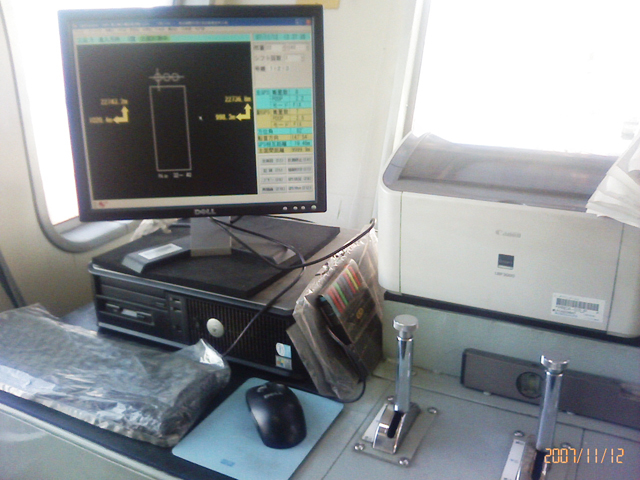

船内の操船室にパソコン・受信機を設置し、基地局からのデータを受信します。画面には船体の絵が表示されどちらの方向に行けばいいか矢印が表示され、船体乗数で計算した杭の位置を出し目標のポイントまで船を誘導します。

船内の操船室にパソコン・受信機を設置し、基地局からのデータを受信します。画面には船体の絵が表示されどちらの方向に行けばいいか矢印が表示され、船体乗数で計算した杭の位置を出し目標のポイントまで船を誘導します。


　　
