仕様：騒音振動計測システム rexse SVモニタリング

価格のご相談はこちら技術的なご相談はこちら

騒音振動計測システム rexse SVモニタリングの仕様、構成機器、オプション機器のご紹介です。

仕様

データ通信・AD変換ユニット
データ入力 0～20mA
入力ch数 最大8ch
データ分解能 12ビット
サンプリングレート 約100ms（理論値は98.47ms）
変換精度 ±3LSB
データ電送距離 2km
警報装置
データ入力 RS-232C
警報接点数 最大8点
接点容量 125VAC 3A、30VDC 3A
信号変換器（電圧→電流変換）※4
基準精度 ±0.1％
温度係数 ±0.015％/℃
応答時間 約25ms（0→90％）
電圧変動の影響 ±0.1％／許容電圧範囲（100V±10％）
データ電送ケーブル
種類 ツイストペアケーブル（シールド付き）撚り線
芯数 1ペア（2芯）/ch
断面積 1.25sq（推奨）
動作環境
OS Windows 98／2000／XP
CPU 200MHｚ程度以上（Windows98の場合）
メモリー 64MB程度以上（OSに依存）
データ容量 約22KB/日（ch数、測定時間などにより変動）
空き容量 500MB程度以上推奨
シリアルポート 1ポート以上必要（RS-232Cポート）※3
プリンター BJC-80V標準（Windowsで使用可能な機種）※4
  1. ※1：データ伝送距離は目安です。ケーブル材質や周辺状況などの外的要因によって変わります（長距離になるほど誤差が大きくなる可能性が高くなります）。
  2. ※2：騒音計・振動計の出力が電圧出力の場合に必要になります。
  3. ※3：警報装置使用時は2ポート以上必要。
  4. ※4：プリンターによっては正常に印刷を行わない場合がございます。

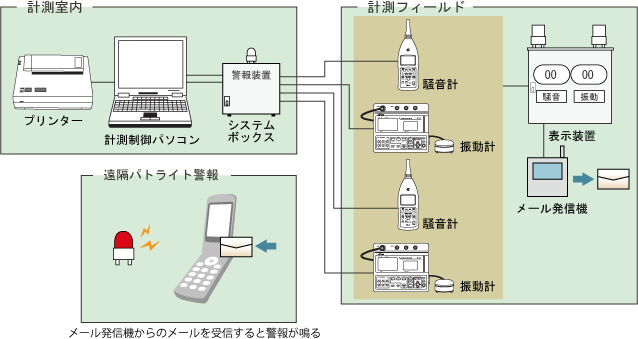

システム構成図

システム構成図

※遠隔パトランプ警報・メール警報は別途通信が必要となります。

構成機器

標準構成品

  • 騒音計
  • 振動計
  • 測定器収納ボックス
  • パソコン
  • データ印刷用プリンター
  • システムボックス
  • 取扱説明書
  • ソフトウェア

オプション品

  • 警報ユニット
  • 表示装置
  • 低周波音レベル計

使用機器


※使用機器は変更になる場合がございます。
