設置手順:GPS深浅測量システム

価格のご相談はこちら技術的なご相談はこちら

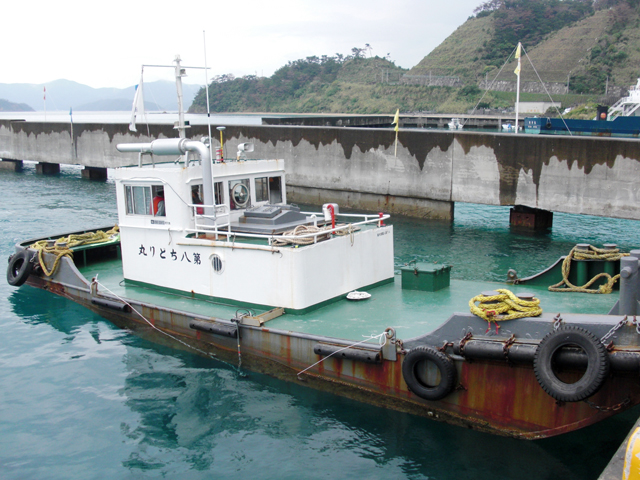

1.作業船の確認

GPS深浅測量システムを取り付ける作業船です。取り付けに問題がないか確認します。

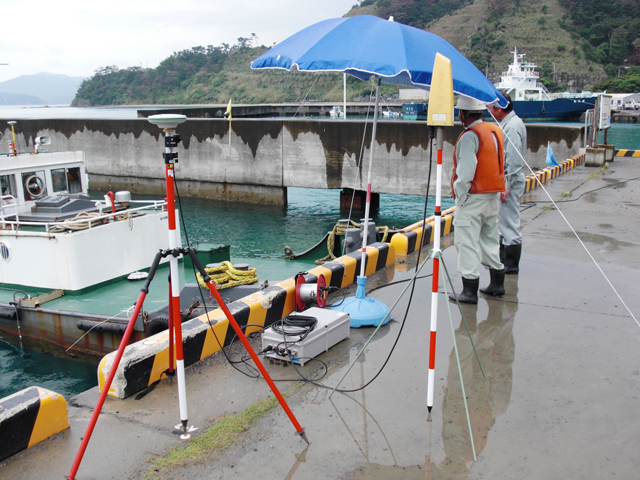

2.基地局の設置

GPS受信アンテナ・GPS本体・無線機などを組み合わせ、基準となる基地局を設置し、移動局側にデータを無線で送信します。

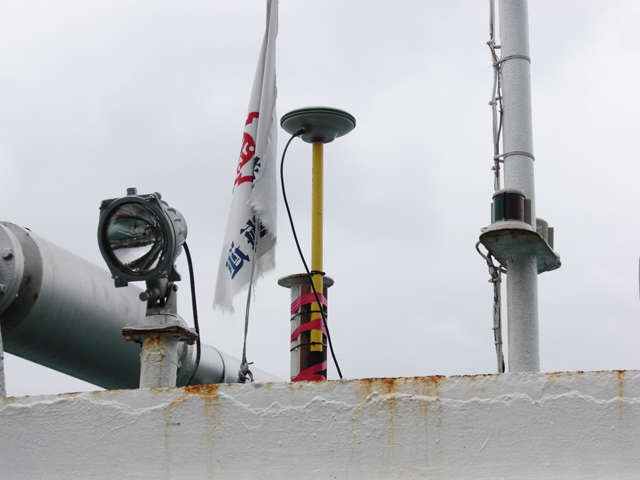

3.GPSアンテナの設置

GPS衛星を受信するために、周りに障害物(マルチパス)などがない開けた場所にアンテナを固定します。この設置では運転室の上のポールにアンテナを固定しました。

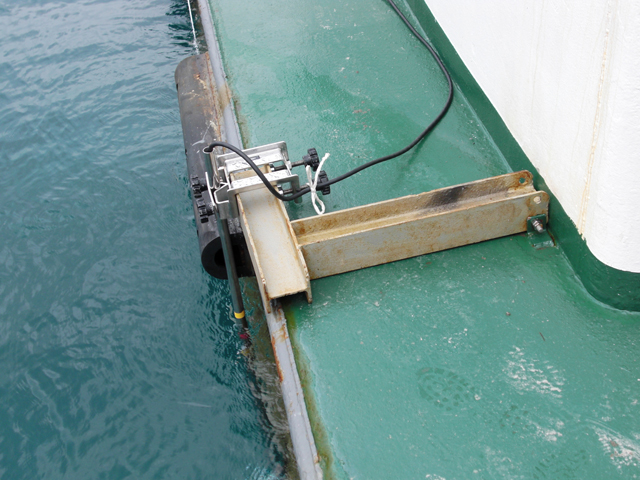

4.音響測深器の設置

船の左右どちらかに音響測深器を設置します。

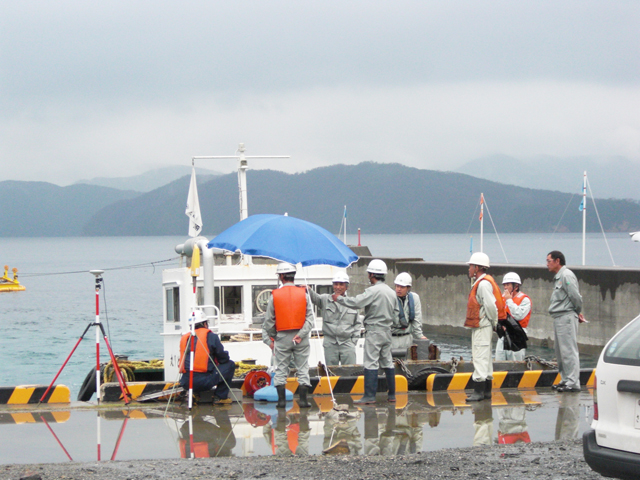

5.船内の設置

船内にシステム用のパソコン、GPS受信機、無線機を設置します。

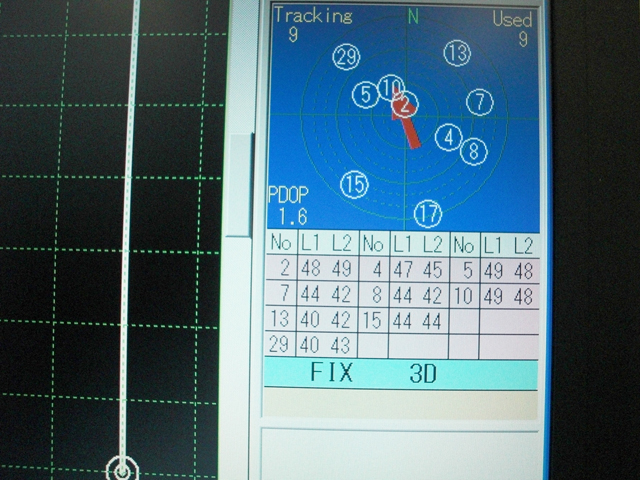

6.GPS衛星受信の確認

船内に設置したパソコンの右下の画面にGPSのFIX(フィックス)が表示され、十分に衛星を受信していることを確認します。

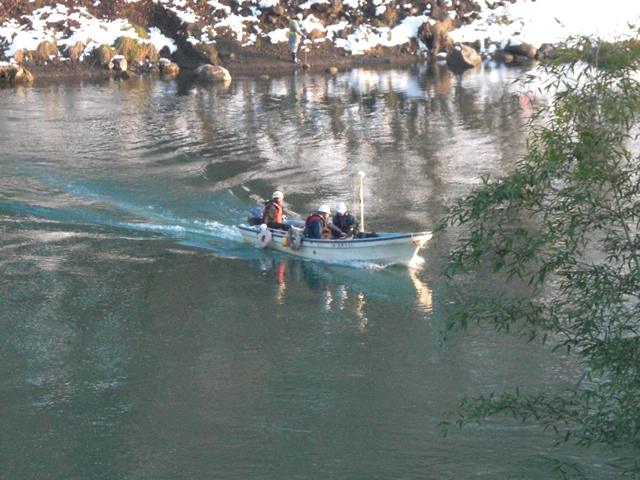

7.測定開始

今回は時速3キロ(人が歩くスピードぐらい)ほどで1秒間に5~10のデータを取得する設定で測定を行いました。
