仕様：GPS深浅測量システム

価格のご相談はこちら技術的なご相談はこちら

GPS深浅測量システムの仕様、構成機器、オプション機器のご紹介です。

仕様

GPS
型式 GS10 DSM232J（DGPS）
水平位置精度 水平精度: 8 mm + 0.5 ppm
高さ精度: 15 mm + 0.5 ppm		 1m以下
電源 3.2 W, 270 mA 9～28VDC､350mA
アンテナ AS10 DGPSアンテナ
アンテナサイズ   φ15.5×14㎝
アンテナ重量 0.44㎏ 0.55㎏
受信信号 L1, L2, L5 GLONASS 1：L1、ビーコン
2：L1、SBAS（WAAS、EGNOS、MSAS）
受信チャンネル 120ch 1：12＋2ch
2：11＋1ch
補正データ Leica独自フォーマット(Leica, Leica 4G), CMR, CMR+ RTCM､SBAS､海上保安庁ビーコン（入力）
出力データ NMEA 0183 V 4.00 NMEA他
出力データ間隔 最大 20Hz 1、2、5、10Hz（0.1～1秒）
本体動作環境 -30 to +60° C（防水、防塵） －30～＋65℃（防水、防塵）
アンテナ動作環境 -40°C~ +70°C（防水、防塵、耐衝撃） －30～＋65℃（防水、防塵、耐衝撃）
寸法 200 x 102 x 45 mm 14.8×5.6×21.6㎝
重量 0.56g(バッテリー110 gを除く) 0.96㎏
音響測深機
型番 TDM-BⅢ TDM-BⅡ-F TDM-9000B
測定範囲 0.65m～100m
  1m～（デジタル時）
測定精度 ±3cm±水深×１/1000 ±2㎝±水深×1/1000 ±2㎝±水深×1/1
記録縮尺 1/50、1/100、1/200、1/500 1/100　 1/200 1/50※1、1/100、1/2
記録紙 感熱紙ロール
記録紙長、幅 25m､112㎜
紙送り速度 6～480mm/分可変 標準60mm/分（15～360mm/分可変）
送受信周波数 200KHz
送受波器指向角 半減全角約6°
外部出力 RS-232C RS-232C（専用ケーブル）
電源 100VAC、DC12V 100VAC、12VDC 100VAC
寸法 391（W）×257（H）×147（D）mm 363×256×120㎜
重量 9.8kg 7kg
動作環境
OS Windows 98／2000／ME／XP
CPU PentiumIII 500MHz 以上
メモリー 128MB以上（2000、XPの場合は 256MB 以上）
シリアルポート 2ポート（RS-232Cポート）
  1. ※1：1/50はオプション

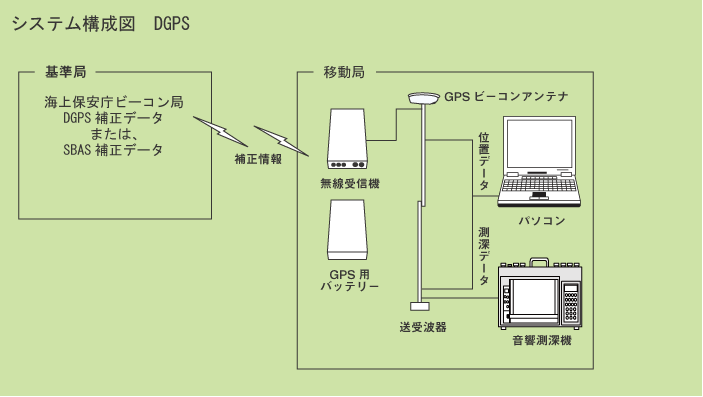

システム構成図

DGPS

システム構成図 DGPS

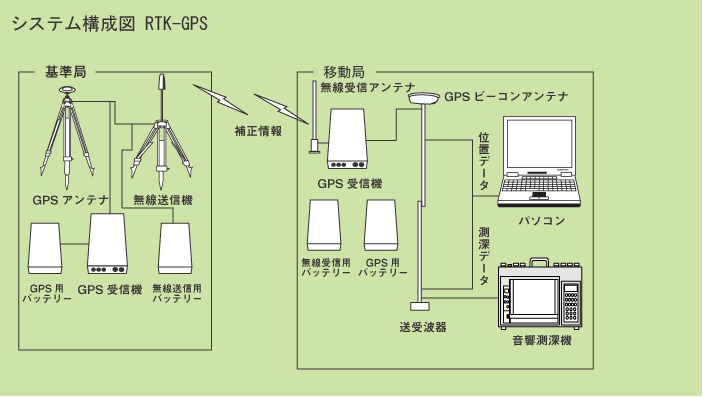

RTK-GPS

システム構成図 RTK-GPS

構成機器

標準構成品

  • 舷側金具
  • リモートマーカー
  • 充電器
  • 外部バッテリーコード
  • 六角レンチ
  • 予備記録紙
  • 収納ケース
  • 送受波器
  • 送受波器収納袋
  • チェックバー
  • 取扱説明書
  • ソフトウェア

オプション品

  • データ転送ケーブル（RS-232C）

使用機器

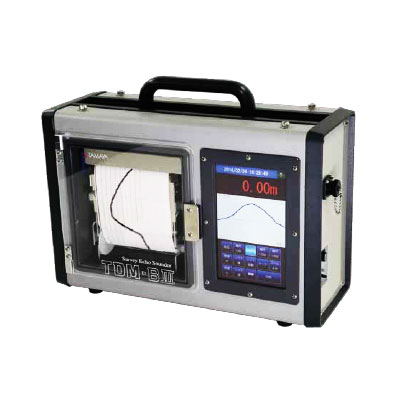

  • 音響測深機
    音響測深機
  • GPSアンテナ
    GPSアンテナ
  • データリンク送受信機
    データリンク送受信機

※使用機器は変更になる場合がございます。
