レーザーバリア警報監視システム

レーザスキャンの原理による産業用測定システム

価格のご相談はこちら技術的なご相談はこちら

仕様

タイプ  スタンダードレゾリューション
使用環境 アウトドア
投光光源 赤外レーザ(905nm)
レーザクラス 1、アイセーフ(IEC6825-1)
スキャン角度 190°
スキャン頻度 25/35/50/75/100　Hz
ヒータ 内蔵
測定範囲最大 0...65m/0...80m（角度分解能の設定により）
測定可能距離  最大80m/黒色無光沢(反射率10%)のとき40m
角度分解能 0.1667/0.25/0.333/0.5/0.667/1　度
スポットサイズ  11mrad
 システムエラー(10%反射率) ±25㎜(1...10m)/±35mm(10...20m)/±50㎜(20...30m)
静的誤差(1σ、代表値、10%反射率)  ±6㎜(1...10m)/±8mm(10...20m)/±14㎜(20...30m)
シリアルインタフェース RS232、RS422/485、Host、9.6...115.2kBaud
イーサネット TCP/IP、Host、10/100Mbit/s
USB AUX、データレート
スイッチング入力 2点(同期のみ)
スイッチング出力 3点
電光表示 LED表示灯5灯 + 7セグアディショナルディスプレイ
電気的接続 M12-4ピンコネクタx2 + M12-12ピンコネクタx2
電源電圧 DC24V±20%
消費電力(代表値) 約80W
筐体色 グレー(RAL7032)
保護構造 IP67
電磁保護クラス III
重量 3.7kg
筐体サイズ 159x155x185mm
対象物の反射率 2(無光沢暗色)...1,000%(リフレクタ)
電磁適合性(EMC) EN61000-6-3(2007-01)、EN61000-6-2(2005-08)
耐振動 EN60068-2-6(2008-10)
耐衝撃 EN60068-2-27(2009-05)、EN60068-2-29(1995-03)、またEN60068-2-27(2010-02)適合
使用周囲温度 -30～+50℃
保管周囲温度 -30～+70℃
使用周囲照度 70,000lx　まで

構成機器

標準構成品

  • 本体
    (LMS511/取り付け架台付き)
  • 制御BOX
    (本体電源ケーブル付き)
  • 通信ケーブル20m
    (本体～センサー)
  • PC設定LANケーブル20m
    (センサー～PC)
  • LANケーブル5m
  • 回転灯
    (赤or黄（ブザー付き）)
  • 回転灯
    (緑)
  • 設定用PCソフト(CD-R)
  • 取扱説明書
    (本体・設定マニュアル)

オプション品

  • 無線受信機(RX-100A-S/ACアダプタ・インバータ)
  • シルウォッチ SWR-1121
  • シルウォッチ送信器 SW-N124

外形寸法図

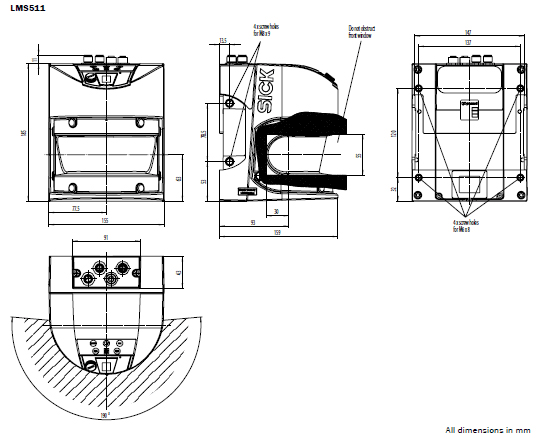

LMS511 外形寸法図
